Ora procediamo invece all’analisi delle componenti presenti all’interno della scocca di protezione esterna.

ATTENZIONE: Ricordiamo che questa procedura, per via della rimozione delle quattro viti e della rottura del sigillo di garanzia, invalida quest’ultima. L’apertura quindi è altamente sconsigliata a meno che non sia scaduta la garanzia e che sia necessario cambiare la ventola, o eseguire direttamente riparazioni o misurazioni (da effettuare solo da personale esperto e qualificato). L’apertura dello scudo esterno di protezione richiede una certa manualità quindi vi invitiamo caldamente a fare la massima attenzione durante questo processo, anche per evitare che si possa spanare qualcuna delle viti.

Primario: comparti di filtrazione delle EMI ed RFI e switch primario

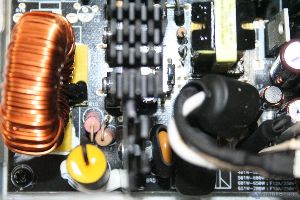

Il primo elemento di un alimentatore moderno è il sistema di filtraggio delle emissioni elettromagnetiche e radio, precisamente l’EMI/RFI Transient Filter. Viene posizionato necessariamente dietro all’ingresso della corrente AC e sono state incluse le necessarie componenti affinché non ci siano interferenze elettromagnetiche, tra cui quattro condensatori ad Y ed uno a X nel primo stadio, assieme ad un induttore toroidale, e poi un induttore toroidale, due condensatori ad Y ed un MOV nel secondo stadio, sul PCB principale (MOV: Metal Oxide Varistor).

NOTA GENERICA: il transient filtering stage viene posizionato necessariamente dietro all’ingresso della corrente AC  e devono essere incluse le necessarie componenti affinché non ci siano interferenze elettromagnetiche. In merito al varistore (MOV, Metal Oxide Varistor), quest’ultima è sostanzialmente una resistenza, voltaggio-dipendente, che protegge l’alimentatore ed il sistema da picchi di voltaggio provenienti dalla rete elettrica esterna. Vi ricordiamo che se un alimentatore non è dotato di un MOV nell’EMI/RFI Transient Filter si dovrebbe sempre utilizzare il proprio sistema con un gruppo di continuità (o UPS), che agirà da filtro a protezione dei picchi di voltaggio; questi ultimi potrebbero danneggiare seriamente non solo l’alimentatore stesso ma anche l’intero sistema! In alcuni casi questa componente viene rimossa per ragioni di costo di produzione, e progettazione.

Nel primario è presente un solo condensatore elettrolitico da 400V e 390μF, certificato ad 85 °C.

NOTA GENERICA: quelli del circuito primario agiscono come buffer e sono molto importanti perché la loro presenza aiuta a proteggere il nostro alimentatore ed il computer stesso da pericolosi sbalzi di tensione e generalmente vengono collegati in parallelo al fine di sommare le singole capacità o, alternativamente, per modelli meno potenti. La tipologia dei condensatori utilizzata è quindi molto importante perché la vita di queste componenti si dimezza in base all’aumento della temperatura di ogni 10 gradi Celsius, sotto un normale carico di lavoro; questo significa che utilizzando modelli di condensatori capaci di gestire, senza il minimo problema anche 105 gradi Celsius, la durata della loro vita potrebbe essere addirittura pari al doppio rispetto a modelli standard da 85 gradi Celsius! Questo fattore è uno dei più sponsorizzati nel campo degli SMPS, non a caso ci si vanta della presenza di condensatori giapponesi nella propria unità, capaci appunto di sopportare temperature maggiori e quindi prolungare la vita stessa dell’unità.

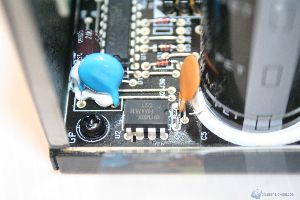

Subito dietro è presente il controller Weltrend Semiconductor Inc, situato sul PCB principale e capace di garantire all’alimentatore tutte le protezioni che verranno menzionate nel prossimo capitolo. Vi riportiamo il link al datsheet (QUI) e vi mostriamo le fotografie:

NOTA GENERICA: la colla sul PCB che osservate è uno dei nuovi standard di montaggio, perché così facendo si posizionano prima le componenti sul PCB inferiore, poi si fa in modo che aderiscano al PCB tramite l’adesivo termico ed infine c’è l’inserimento dell’intera struttura nella macchina di saldatura a onda (senza Piombo presumibilmente). Così facendo si ottiene una qualità di assemblaggio, e conseguentemente di saldatura, migliore.

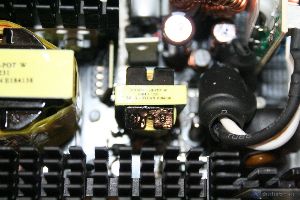

Trasformatore e secondario

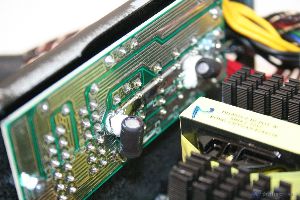

Notiamo immediatamente la presenza di un sistema di dissipazione particolarmente generoso, non a caso nel test termico abbiamo notato un comportamento eccellente. Nel secondario è utilizzato un design sincrono con DC-DC converters (notiamo le due add-in board dedicate alla conversione da 12V a 3,3V e 5V), in associazione a condensatori da 105 °C. La qualità nell’assemblaggio si attesta su livelli elevati, come la pulizia sul PCB di colore nero, e sebbene non siano utilizzate componenti top di gamma nel primario, l’impressione generale è più che buona. Non esprimiamo commenti per la parte posteriore del PCB in quanto non è stato possibile rimuoverla. Enermax ha scelto un design multi-rail, rispettando, relativamente, la specifica ATX 12V che prevede un utilizzo di rail separate aventi un valore massimo di non oltre 20A (in questo caso 25), però in molti casi si utilizza un design single rail, reso possibile mediante la semplice saldatura delle singole uscite; il PCB delle connessioni modulari è posizionato sulla sinistra e non presenta particolari degni di nota, eccetto dei condensatori polimerici.

NOTA SINGLE/MULTI RAIL: è meglio single o multi-rail? Il problema è abbastanza complesso da affrontare perché sarebbero molti i parametri da discutere ed approfondire, però con alimentatori di fascia alta generalmente non c’è differenza. Il fatto che ci siano Single Rail, specifiche e dedicate, come in questo caso, porta ad una generale ripartizione migliore dei cavi, e della corrente in uscita, rispettando quindi la specifica Intel nella ripartizione della potenza. Molti alimentatori multi rail in realtà non sono altro che single rail con saldature più o meno curate. Gli alimentatori Single Rail sono molto apprezzati per l’overclock estremo in quanto spesso si eccedono le limitazioni imposte dallo standard ATX sulla singola linea.

Ricapitolando la qualità delle componenti risulta essere valida, anche qualche piccolo elemento poteva essere migliorato. L’adozione di un controller davvero ottimo, di un sistema dissipante generoso e di una ventola potente, oltre a componenti di controllo in abbondanza, ci porta a rimanere molto soddisfatti del lavoro svolto in fase di progettazione.
