Montaggio e manuale di installazione

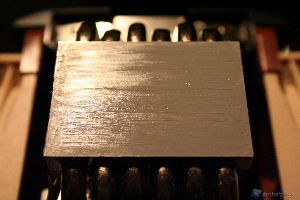

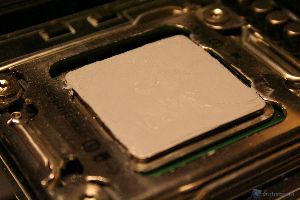

Qui sopra potete vedere direttamente le dimensioni complessive dell’unità. La procedura d’installazione, in questo caso inerente a sistemi Intel, è facilissima, ma necessita qualche piccola accortezza. Il sistema di ritenzione è ottimo e stabile, ma risulta essere identico all’Hyper 612S della stessa Cooler Master. Per i socket X58 è presente il classico backplate, molto rigido ed assolutamente non deformabile. Procediamo alla spiegazione tecnica per i socket 2011: prima di cominciare bisogna stendere la pasta termica sull’IHS della CPU.

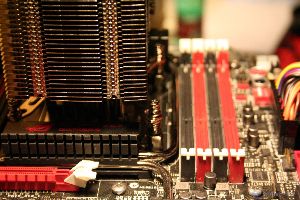

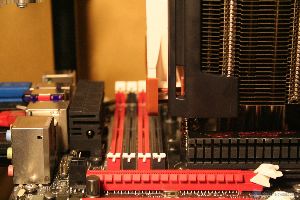

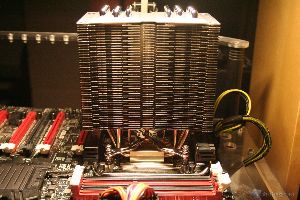

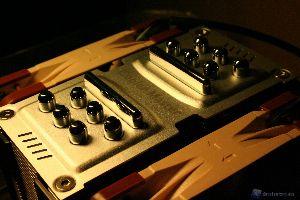

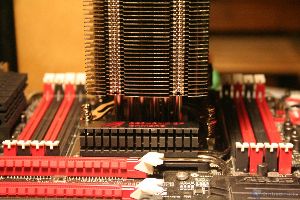

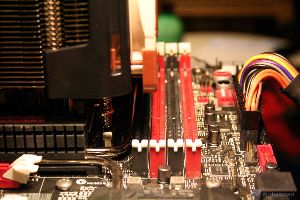

Fatto questo, bisogna fissare le quattro viti e serrarle all’interno del frontplate INTEL, per poi apporre il dissipatore senza ventole ed inserire il meccanismo ad X di bloccaggio, facendo attenzione al corretto posizionamento dei fori e dei bloccanti interni – è tutto spiegato nel manuale-. Una volta posizionata una ventola da 120x25mm, il dissipatore occuperò due slot di RAM, quindi su un totale di otto dei socket X79, ne verranno occupati 4. Vi mostriamo le foto del processo di installazione:

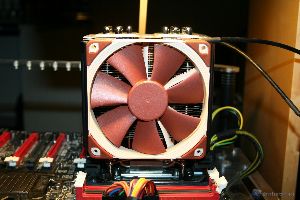

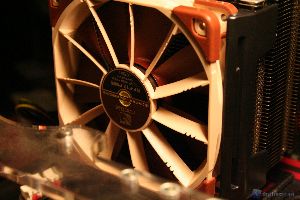

Fatto questo, bisogna serrare con decisione le viti con un pattern incrociato, per bilanciare la pressione, che comunque risulta essere davvero elevata, forse una delle più elevate a nostra memoria. Questo porta dello stress sulla scheda madre, ma comunque è un modello che verrà utilizzato su motherboard di elevata categoria. Solo dopo questo procedimento si potranno inserire le ventole che abbiamo scelto di montare, e la procedura è facilissima quindi non è nemmeno necessario dilungarsi e spiegare. Per i socket X58 bisogna fissare il backplate posteriore inserendo correttamente le quattro viti di ancoraggio, che verranno poi inserite nel socket della scheda madre. Fatto questo bisognerà apporre lo stesso meccanismo precedentemente menzionato, e procedere.

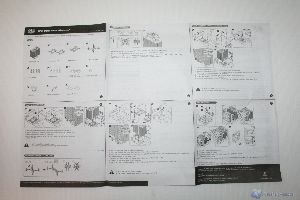

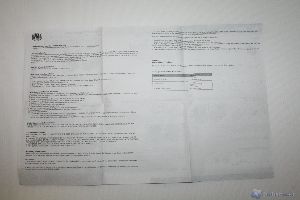

Non ci sono problemi da segnalare e l’installazione è stata completata senza incorrere nel minimo problema. Il sistema è molto buono, ed è anche compatibile con tutti i socket attualmente in commercio. Riportiamo le foto del manuale di installazione:
